Graphe planaire, théorème de Kuratowski        niveau Bac ES/Sup         » Cet exercice est issu d'un sujet de baccalauréat français série ES, année 2003.

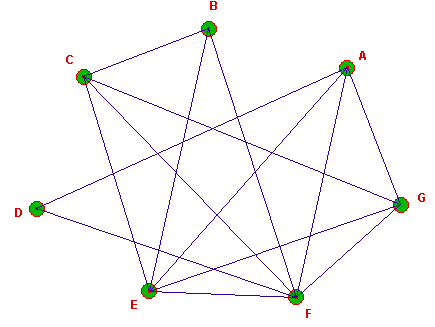

 L'objectif est de vérifier que le graphe Γ ci-dessous est planaire par application du théorème de Kuratowski.

Si votre navigateur accepte les applets Java (» extension CheerpJ) :
Vous pouvez déplacer les sommets du graphe

1°/ Justifier que ce graphe peut être contracté en supprimant D.

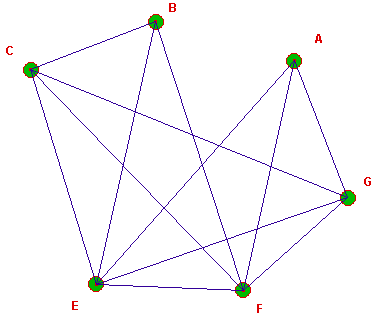

2°/ On obtient alors le graphe Γ ' ci-dessous :

Si votre navigateur accepte les applets Java (» extension CheerpJ) :
Vous pouvez déplacer les sommets du graphe

Ecrire la matrice associée au graphe Γ ' (les sommets de Γ ' seront classés dans l’ordre alphabétique). Vérifier que Γ ' ne contient pas des graphes partiels de type I ou II  (» Kuratowski).

3°/ Vérifier par déplacement des sommets que l'on peut effectivement obtenir une représentation planaire de Γ ', puis de  Γ ' en rajoutant le sommet supprimé en 1°.

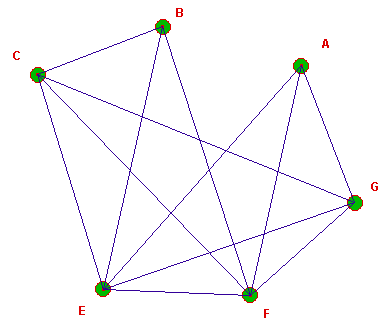

1°/ Le sommet D n'est relié au graphe Γ que par deux arêtes aboutissant à A et F, on peut donc contracter Γ en supprimant D et remplacer DA et DF par une arête AF. Mais celle-ci existe déjà. D'où le graphe Γ ' :

Si votre navigateur accepte les applets Java  (» extension CheerpJ) :
Vous pouvez déplacer les sommets du graphe

2°/

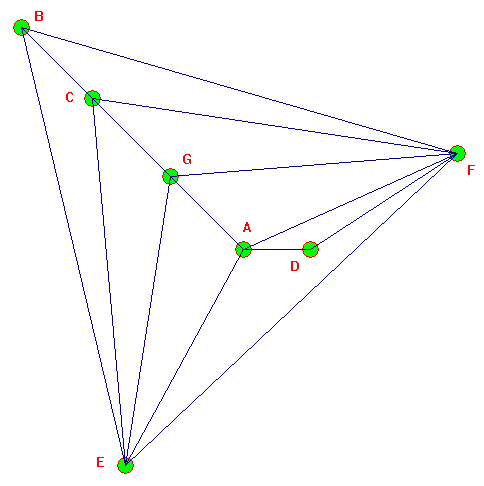

Représentation planaire de Γ ':

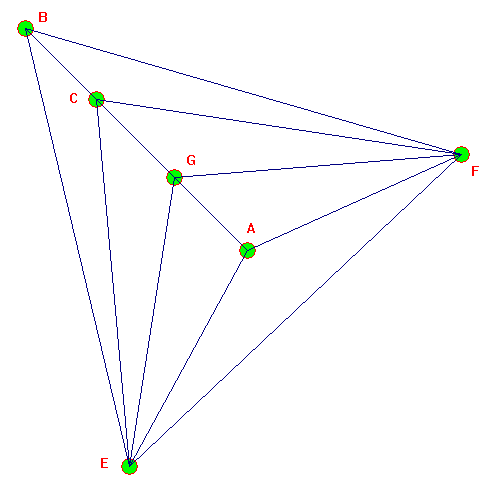

Représentation planaire de Γ ' :

Si vous le voulez et si votre navigateur le permet, vérifier maintenant par déplacement des sommets à partir du graphe d'origine :
