tracé d'un patron, représentation plane de son développement, se fait à la règle graduée, à l'équerre et au compas;
sauf consigne contraire, aucun calcul
d'arêtes ou d'angles ne doit être fait :
l'observation
de la figure en perspective doit suffire
en repérant les mesures réelles des angles et des longueurs. On parle de
représentation en vraie grandeur.
Ci-dessous, par exemple, les faces ABCD et HGFE sont représentées en vraie
grandeur. Ce n'est pas le cas de [AH] qui est réduit par la perspective.
Si nécessaire, le patron peut toutefois subir une réduction ou un agrandissement (objet trop grand ou trop petit); on précise alors le facteur d'échelle.

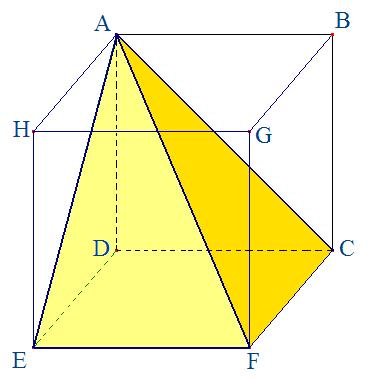

Voici un cube. Tracer le patron de la pyramide ADEFC, on prendra AB = 3 cm.
Si tu sèches après avoir bien cherché : ››››
| Solution : |

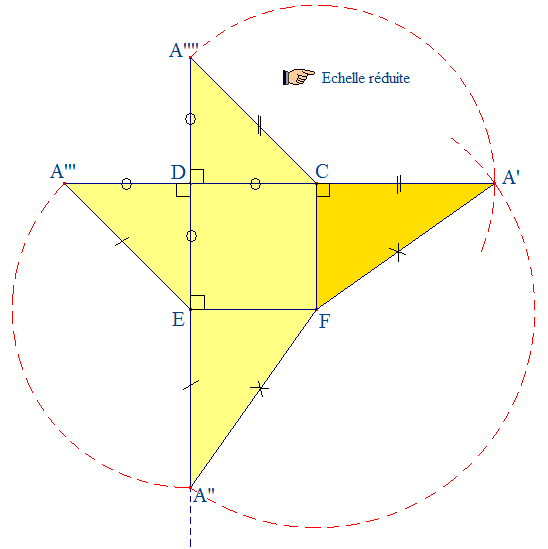

On a procédé ici à une réduction afin que
le patron n'excède pas la page
Cube, pyramides, patrons &
vraie grandeur #2
niveau 4ème/3ème
